光纖光柵傳感器的監測應用
光纖傳感器應用
很多剛接觸光纖的人們都只是簡單的認為，光纖就是傳輸數據信號的的一條網線，比如現在很流行的5G的應用，還有家庭上網用的100M網線等等，光纖在工業和其他領域上的應用是作為一種傳感器。
光纖傳感器的發展
光纖傳感技術始于上個世紀七十年代，因為光纖的通信技術從而發展壯大，光纖傳感技術可以應用于軍工項目、國防、電力電纜、煤礦井下、科研實驗、溫度控制器、醫療核磁共振、化工危險品、醫療核磁共振、變壓器溫度監測等領域。在現在2019年，福州華光天銳已經獲悉和部分投入研發生產的光纖傳感技術上百種，比如光纖溫度傳感器、光纖壓力傳感器、流量、 位移、振動、轉動、彎曲、液位、速度、加速度、聲場、電流、電壓、磁場及輻射等不同的物體測試和監控，都可以用華光天銳光纖傳感器來實現以上這些功能。
光纖傳感器原理舉例：光柵傳感器的基本原理：光柵的布拉格波長是由某些參數來決定的。光纖光柵附近的一定范圍的溫度或其它物理量有不同的升高或者降低的時候，光柵的周期或纖芯折射率就會一起發生改變，然后使反射光的波長發生變化。
長周期光纖光柵（LPG）傳感器的原理
長周期光纖光柵耦合從波導模光進入它由于失去吸收和散射向前傳播的包層模式。從導模到包層模式的耦合是波長相關的，因此我們可以獲得光譜選擇性損耗。它是一種光纖結構，其特性沿著光纖周期性地變化，從而滿足幾種共同傳播模式相互作用的條件。這種結構的周期大約為幾分之一毫米。與光纖布拉格光柵相反，LPFG將具有緊密傳播常數的共同傳播模式耦合在一起;?因此，這種光柵的周期可以大大超過在光纖中傳播的輻射的波長。因為LPFG的周期遠大于波長，所以LPFG制造起來相對簡單。由于LPFG耦合共同傳播模式，它們的共振只能在透射光譜中觀察到。的透射光譜具有在對應于與各種包層模式（在一個單模光纖）的共振波長驟降。
取決于用于寫入LPFG?的擾動的對稱性，可以耦合不同對稱的模式。例如，圓柱對稱光柵耦合光纖的對稱LP0m模式。微彎光柵，這是反對稱相對于纖維軸，產生核模式和芯與包層的不對稱LP1m模式之間的共振。
長周期光柵具有廣泛的應用，包括帶阻濾波器，增益平坦濾波器和傳感器。
已經設計了具有復雜結構的各種光柵：組合多個LPFG的光柵，具有上層結構的LPFG，啁啾光柵和具有變跡的光柵。已經開發了各種基于LPFG的設備：濾波器，傳感器，光纖色散補償器等。
實際上，每種類型的公共基礎設施 – 包括橋梁，管道，隧道，基礎，道路，水壩等 – 都會受到可能使其降級或導致故障的因素的影響。這些結構問題可能是惡化，不正確的施工方法，地震活動或附近建筑工程造成的。雖然電應變儀長期以來一直用于監測結構變化，但它們有時缺乏在長時間內提供準確，可操作的信息所必需的耐久性和完整性。
嵌入式應變傳感器安裝在混凝土澆筑之前的橋面板上。
基于光纖布拉格光柵（FBG）的光纖應變儀的工作原理與控制傳統電應變計的原理截然不同。簡而言之，光纖布拉格光柵是通過用紫外激光修改標準單模電信光纖（鍺摻雜）而產生的微結構（通常為幾毫米長）。該微結構產生該光纖折射率的周期性變化。當光沿著光纖傳播時，布拉格光柵反射的波長范圍非常窄;?所有其他波長都通過光柵傳輸。該反射波長帶的中心稱為布拉格波長（圖1和2）。在應力下，F(xiàn)BG的周期由于光纖的物理拉伸或壓縮而增加。
FBG光纖布拉格光柵的好處
除應變外，F(xiàn)BG對溫度也很敏感。這允許使用FBG來監控溫度，但這也意味著將溫度傳感器與應變傳感器相結合是一種很好的做法，以便補償溫度對應變傳感器的影響。除了應變和溫度之外，基于FBG的傳感器還可用于傳感器，以監控各種其他參數，如傾斜，加速度，壓力等。
光纖布拉格光柵（FBG）應變傳感器的基本原理
基于FBG的光纖應變儀與電應變儀相比具有多種優勢。例如，它們提供長期信號穩定性和系統耐久性。即使在高水平的振動載荷下，例如在重度行駛的道路和橋梁上，它們也不太容易受到機械故障的影響。距離和電纜長度幾乎不會影響測量精度。由于基于光纖的系統僅經歷最小的信號衰減，因此數據的完整性仍然很高，即使數據采集系統必須位于距離最遠的傳感器幾公里的位置。
光纖比銅導線更薄更輕，因此連接引線更輕。單個測量引線允許連接具有不同基波波長的許多傳感器，從而降低所需的布線工作量。它們對電磁和射頻干擾（EMI / RFI）的抗擾性在諸如鐵路橋梁或電動列車的隧道等結構中是非常寶貴的，這些結構會產生強烈的電磁場。
FBG傳感器的使用允許監控系統所需的布線量的大幅減少，這是由于該技術的固有的高復用能力，這確保了對被監控結構的最小影響。在這種情況下，“多路復用”是指將不同類型的許多光學傳感器連接到單個光纖的能力，這降低了網絡和安裝的復雜性。帶有數十個傳感器的傳感器陣列可以預先組裝，以簡化安裝 – 它們易于粘合到表面和材料上，點焊到結構或部件上，并在澆注時附著或澆注到混凝土中。
它們的小尺寸和重量也使它們對于具有有限空間和嵌入應用的位置（例如復合結構）特別有吸引力。它們每個傳感器的成本相對較低，能夠將多種傳感器類型組合在一根電纜中，并且系統中不需要多個讀寫器，這使它們成為中型/大型項目的經濟高效的解決方案。
它們也非常適合在惡劣環境中使用。除了EMI / RFI抗擾度外，它們還具有很高的耐水性和耐濕性，耐鹽性，極端溫度和高壓（高達400 bar）。它們也可安全用于潛在爆炸性環境和高壓區域。
與金屬箔應變儀不同，F(xiàn)BG傳感器獨立于詢問器/采集系統而被引用。相反，它們基于絕對參數的測量 – 布拉格波長 – 與功率波動無關，僅在應變（或溫度變化）時發生變化。測量傳感器產生的值的光學詢問器本身也具有內置參考，其像“標尺”一樣用于精確地確定接收的波長值。該內部參考允許在執行每次測量時校準詢問器。
光纖傳感器系統為基礎設施工程師提供的疲勞極限更符合現代結構材料的疲勞行為。例如，輕質碳纖維板比傳統結構材料具有更高的疲勞和應變極限。即使是常用的材料，如鋼，混凝土和木材，也越來越多地被改進以優化其疲勞行為，因此他們也要求設計具有更高疲勞極限的監控系統。
基礎設施監測

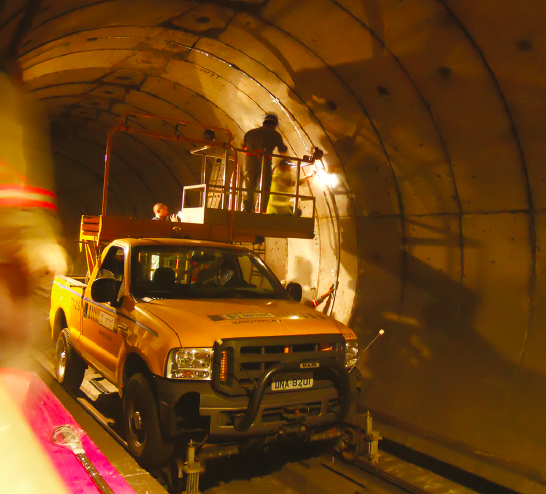

在基礎設施監測中使用光纖傳感的最新例子。設計了一個傳感器網絡，用于實時監控巴西圣保羅地鐵線路的隧道變形和融合，而附近正在建造一座摩天大樓。在挖掘過程中需要隧道監控系統，并為摩天大樓建造支撐墻，以確保地鐵線路的運行不會中斷，并且地鐵乘客的安全性不會受到影響。
本項目采用的確定隧道收斂的引伸方法使用基于FBG的傳感器測量沿隧道輪廓不同點的應變，并將其轉換為隧道支撐的位移。它還允許量化支持的收斂及其隨時間的幾何演變。
監測隧道的兩個部分，每個部分有七個測量點，每個測量點有一個應變和一個溫度傳感器。使用帶有四個光學通道的機架式來查詢所有傳感器，每分鐘采集一次數據，然后處理并保存到數據庫中。附近安裝了一個19英寸的機架，用于保護測量單元，服務器PC，UPS和互聯網連接。計算測量的波長，以便對布拉格波長的熱效應進行應變測量，并估算收斂性。方法算法。
同樣，應變和溫度測量系統正用于長期監測阿爾及利亞康斯坦丁河上1.1公里的斜拉橋。該系統與傳統技術傳感器和數據采集設備并行安裝，并作為完整的結構監測系統（SHM）集成。傳感器預先安裝在應變和溫度傳感器陣列中，以澆鑄在混凝土內。陣列的每一端都有一個光學連接器。每根帶有四根光纖的長光學分支電纜和每端的連接器用于連接多個陣列位置。
這種預裝配和準備工作提高了安裝效率，不僅因為電纜更少，而且因為連接器的使用確保了安裝不需要使用特殊的人力或設備。一個四通道BraggMETER讀寫器從22個應變傳感器和18個溫度傳感器收集同步數據，共計40個基于FGB的傳感器。詢問器與其他數據采集系統一起安裝，并使用其可用的LAN接口同時進行控制。
盡管工程師在結構監測中使用電應變計可能有數十年的經驗，但這些應用證明了光纖傳感器如何提供各種經濟和性能優勢。
